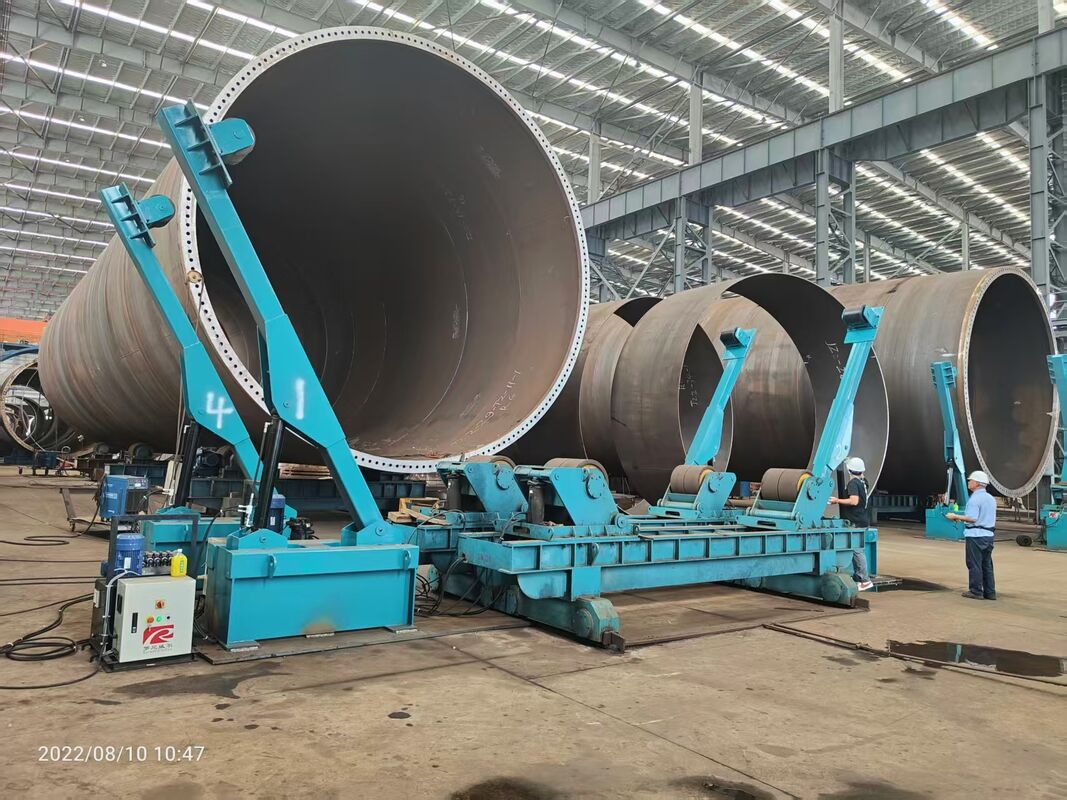

Ronniewell Специализированные роликовые кровати для изготовления всасывающих кассинов

Системы поддержки тяжелого груза, предназначенные для тонкостенных всасывающих якорей большого диаметра до 14 м диаметра

Обзор

Ronniewell предлагает специализированные системы роликовых кроватей, разработанные специально для требованийизготовление всасывающих ящиков (накопителей всасывающих ящиков)Эти системы решают уникальные задачи по изготовлению высокопрочных, тонкостенных всасывающих якорей, вес которых может достигать 1 kg.Они представляют собой гигантские стальные "бутылки для воды" с отрезанным дном..

В отличие от традиционной ветровой башни или монопильной изготовления, всасывающие коробки представляют собой различные задачи производства:чрезвычайно большие диаметры (до 14 000 мм +), тонкие толщины стен (до 35 мм) и значительные проблемы с отклонением собственного весаВсасывающие системы Ronniewell для роликовых ложек специально разработаны для преодоления этих проблем.

Проблема производства всасывающих касет

Всасывающие ковры - это якори, используемые для морских нефтяных платформ и ветровых электростанций, развернутые путем размещения открытого конца на дне океана и создания отрицательного давления для "закрепления" кучи.Их конструкция требует точной установки нескольких консервных секций весом более 60 тонн каждая.

Критические проблемы производства:

Ronniewell Suction Caisson Roller Bed System Основные характеристики

1Система боковой поддержки (боковые остановки / стабилизаторы)

Всасывающие ролики Ronniewell оснащенысистемы боковой поддержкикоторые решают фундаментальную проблему стабильности тонкостенных цилиндров большого диаметра.

• Конфигурация поддержки с несколькими точками: В дополнение к нижним подшипникам ролика, регулируемые боковые стабилизаторы соприкасаются с цилиндром боковым образом, распределяя силы поддержки по дополнительным точкам соприкосновения.

• Регулируемые углы поддержки: Боковые стабилизаторы оснащены навесными опорными рамами с регулируемыми углами наклона для оптимизации позиционирования опорных узлов для различных диаметров заготовки и толщины стен.

• Стабильная треугольная структура: Опорная рама, регулирующая рука и основание формируют стабильную треугольную конфигурацию, обеспечивающую прочную поддержку даже при больших нагрузках.

2Противоотклонение

• Предотвращает отклонение собственного веса тонкостенных оболочек во время монтажа и сварки

• Сохраняет целостность окружности во время сварки по окружности

• Оптимизированная конфигурация поддержки обеспечивает повторяемую и точную установку для многосекционных ящиков

3Гибкая обработка разделов

• Способность путешествовать: Рельсовые ролики с моторизованными bogies позволяют бесшовным перемещению тяжелых секций каюты по производственной линии

• Горизонтальное расположение: Система роликовых кроватей может быть сконфигурирована длясборка горизонтального сечения, минимизируя работу лесов и сварки на больших высотах при одновременном повышении безопасности и качества

• Регулируемость высоты: Расстояние между роликами может регулироваться, чтобы повышать или понижать деталь постепенно, исключая необходимость в "собаках и клинах" в процессе монтажа

4. Сильная система привода

• Двухмоторный привод: Обеспечивает стабильное вращение тяжелых секций коробки при окружном сварке

• Управление скоростью VFD: Бесступенчатая регулировка скорости для оптимальных условий сварки

• Invertek Motorsс электрическими компонентами Schneider для глобальной надежности

• Самозамыкающиеся редукторы червяного редуктора: предотвратить случайное вращение при остановке

5Устойчивое строительство

• Тепловая обработка для снятия стресса: Все сварные конструктивные части, обработанные для предотвращения искажений

• Слишком большие подшипники: Продленный срок службы при высоких нагрузках

• Встроенная смазочная система: Уменьшение требований к техническому обслуживанию

Технические спецификации √ Серия всасывающих котлов

Применение в производстве всасывающих котлов

• Сборка горизонтального сечения: Последовательное установка контейнерных секций в горизонтальной ориентации, сокращение работы на большой высоте

• Сварка по окружному шву: Стабильное вращение для постоянного качества сварки

• Настройка фит-апа: Точное расположение тяжелых секций

• Внутренняя сварка: Доступная горизонтальная конфигурация

• Полные линии "растущего" сосуда: Многочисленные станции с роликовыми ложами в тандеме для сборки всей длины корпуса

Совместима с:Процессы сварки SAW, GMAW, FCAW, GTAW

Почему вы выбрали Роннивелл для изготовления всасывающих кассинов?

✅Специализируется для тонкостенных больших диаметров√ Специально разработан для уникальных задач изготовления всасывающих ящиков, включая боковые системы поддержки для предотвращения отклонения

✅Ультрабольшой диаметр√ Работа с деталями до14 метров в диаметре, вмещающий самые большие в производстве конструкции всасывающих ящиков

✅Контроль отклоненияПроектирование многоточечной опоры предотвращает деформацию собственного веса, сохраняя округлость и качество сварки

✅Технология боковой стабилизацииРегулируемые опорные рамы обеспечивают дополнительные точки соприкосновения, исключая локальную концентрацию напряжения

✅Возможность горизонтальной сборкиУменьшает количество лесов, повышает безопасность и повышает качество сварки

✅Доказанная способность¢ Ручки доДиаметр 14 метровРабочие части с грузоподъемностью более 1000 тонн

✅Международные сертификаты–ISO9001иМаркировка CE(Директива 2006/42/ЕС)

✅Глобальные компонентыМоторы Invertek; электрические компоненты Schneider

✅Краткое время выполненияСтандартная доставка:30 рабочих дней

✅Надежная поддержка- 12-месячная гарантия, технические консультации, установка и обучение

✅Инженерное обслуживаниеВнутренняя команда разработчиков для специальных требований

Ассортимент продукции √ Системы всасывающих кассиновых роликов
